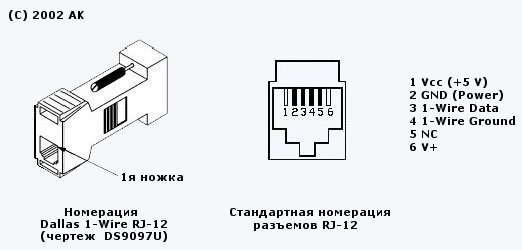

Еще один из нескольких наиболее часто встречающихся вопросов о TINI. Это вопрос о 1-Wire сети. Не буду рассказывать обо всей сути оной, самому есть, о чем узнать. По моим наблюдениям основные вопросы: что, куда, как и какой длинны можно прицепить к TINI. Вот с этого и начнем : Что можно прицепить? … Куда цеплять? Вариантов несколько: а) На TINI Socket установлен разъем RJ-12 со стандартной Dallas 1-Wire (MicroLAN) цоколевкой. Правда что самое интересное указание 1й ноги в документации Dallas идет не с той стороны J. Правильное расположение слева на право, а у Dallasa справа на лево. Дабы избежать вопросов дам стандартную цоколевку от производителя разъемов.
б) Там же на плате установлена «клипса» для установки различных приборов в корпусе MicroCAN, так называемых «таблеток» IButton. Как цеплять? Как обычно, «прямым» кабелем 1:1, при условии, конечно, что и устройства имеют такой же разъем и его цоколеку. Такой кабель будет работать и с TINI и DS9097 адаптером (стандартный адаптер RS-232 <->1-Wire для PC) Какой длинны кабель? При использовании адаптеров на основе DS2480, кабеля типа «Витая пара cat.5» длинна, может достигать 100 метров. Хотя я лично использую обычный телефонный 4х проводной кабель, он существенно дешевле, его проще монтировать (RJ-12/11 jack крепится за полминуты), при этом датчик влажности на основе DS2438 удален примерно на 80-90 метров. Еще я испытывал DS2450, удаление примерно 90 метров, были проблемы чтения данных с шины, но после некого «шаманства» проблема ушла. Хотя после этого я полностью согласен с «ребятами» из «Элин» насчет того, что 2450 ни на что не годен и лучьше его не использовать. Вообще повторюсь, «Элин» в России одна из самых грамотных «контор» в вопросах связанных с MicroLAN (1-Wire) и хотя видимо есть и другие люди владеющие вопросом, они своих знаний не скрывают и всегда ими охотно делятся, что очень, согласитесь помогает.
