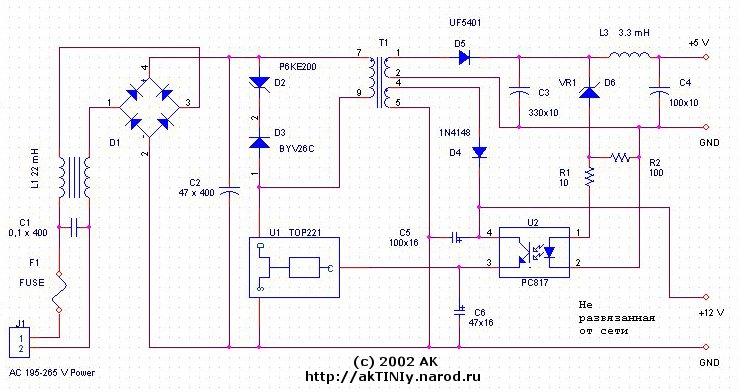

Несколько слов о питании TINI. Номинально сам TINI потребляет до 250 мА, при 5 В питании, требуемая стабильность +/- 5%. Однако совместно с TINI Socket потребление может возрасти до 500 мА. Полная версия «мамки» уже оснащена встроенным регулятором, обычная и наиболее дешевая версия TINI Socket E10 поставляется без стабилизатора и соответственно требует внешнего стабилизированного блока питания. Как обычно хочется сэкономить, но поверьте, это «не есть карашо»! Я довольно внимательно наблюдаю за всяческими TINI FAQами и примерно четвертая часть вопросов связанна именно с проблемами питания. И по сему я решил внести свой скромный вклад в дело «ТИНИ толкания». На рисунке приведена схема первой версии моего блока питания для TINI.

Когда встал вопрос о малогабаритном сетевом блоке питания, моя первая реакция была чисто «радиогубительская», стащить у папаньки транс и на нем сделать БП. Ну а поскольку отец, после аварии отлеживается, найтить подходящий трансформатор я (вернее мама по моей просьбе) не смог и опять грузанул «крестного». На что он разразился длинной тирадой J … о вредных привычках и вечером привез мне KIT от Power Integration, немного прибитый жизнью, но вполне живой. А в довесок еще «кучку» разных TOPSwitchей. Вот с этого и пошел отказ от поиска трансов на антресоли.

    Теперь немного о схеме. В принципе стандартная, ничего особенного нет, единственно на всякий случай вывел дополнительно + 12 В (нет гальванической развязки от сети). Параметры БП:

         - Напряжение питания: 195-265В, 50Гц

         - Выходное напряжение: 5В, 1А- 12В, 100 мА

         - Стабильность выходного напряжения +5 В: +/- 5%

так что блок питания полностью удовлетворяет нашим, вернее TINI требованиям. Расчеты и объяснения что и куда приводить не буду, кому интересно смотрите сайт Power Integration, Inc. Данные по трансформатору (!!! В первой версии схемы блока питания ошибка, первичная обмотка перевернута «вверх ногами») можно найти в описании на TOP221P, либо я могу выслать по почте. Блок питания в такой конфигурации без проблем собирается в маленьком корпусе, в моем первом варианте он был собран в корпусе от старой сдвоенной RJ-45 розетки.

  Вот в принципе и все…

  (c) 2002-2003 AK
